固定鉸接式管大連接頭的結構，由空心螺釘、組合墊圈、油管的接頭組成。它利用空心螺釘將兩個組合密封墊圈壓緊在接頭體上進行密封。該管接頭屬于直角接頭，特點是可以隨意調整布管的方向，安裝方便，占用空間小。

液壓管接頭選取的過程中需要考慮接頭的大工作壓力、工作溫度、接口尺寸、適用的管內外徑尺寸、安裝是否方便、是否經濟等多種因素選取。接頭的大工作壓力應不低于軟管的高工作壓力。

大連接頭與膠管扣壓形式：

1、剝外膠扣壓

需剝?nèi)ヒ欢ㄩL度的外膠層，適用于GB/T3683-92,GB/T10544-03,DIN20022,SAE100R1A/R2A等標準鋼絲編織膠管以及鋼絲纏繞膠管；

2、不剝外膠扣壓

加工工藝簡單，適用于纖維編織膠管及SAE100RIAT/R2AT等型號鋼絲編織膠管；

3、剝內外膠扣壓

需剝?nèi)ヒ欢ㄩL度的內膠層和外膠層，稱為內鎖式安全型扣壓式膠管接頭，適用于GB/T10544-89大口徑管SAER12,DIN20023-4SH等超高壓鋼絲纏繞膠管。

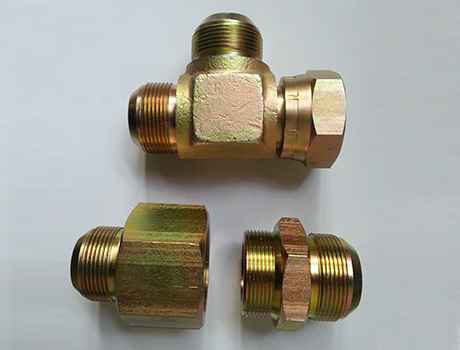

液壓管接頭是液壓系統中，連接高壓油管與高壓 油管之間的部件。液壓管接頭又可分為液壓軟管、 高壓球閥、快速接頭、卡套式管接頭、焊接式管 接頭、高壓軟管、過渡式管接頭、三通式管接頭、 非標式管接頭、擴口式管接頭、直角式管接頭、 旋轉式管接頭、快速接頭、不銹鋼管接頭、銅接頭。

液壓接頭的擰緊扭矩和接頭的密封形式和螺紋摩擦系數決定的，在液壓接頭裝配過程中，先需要參考的是接頭廠家提供的擰緊扭矩進行裝配，如果廠家沒有提供安裝扭矩，可以參照如下表中，不同管接頭的擰緊扭矩進行組裝。
